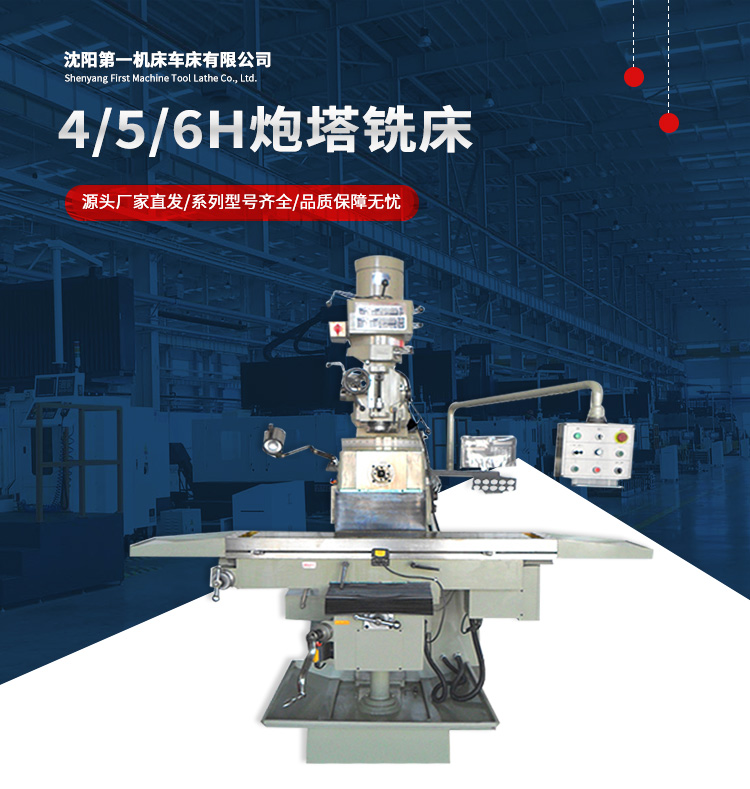

5H炮塔铣床_沈阳第一机床车床有限公司

Shenyang First Machine Tool Lathe Co., Ltd.

商品描述

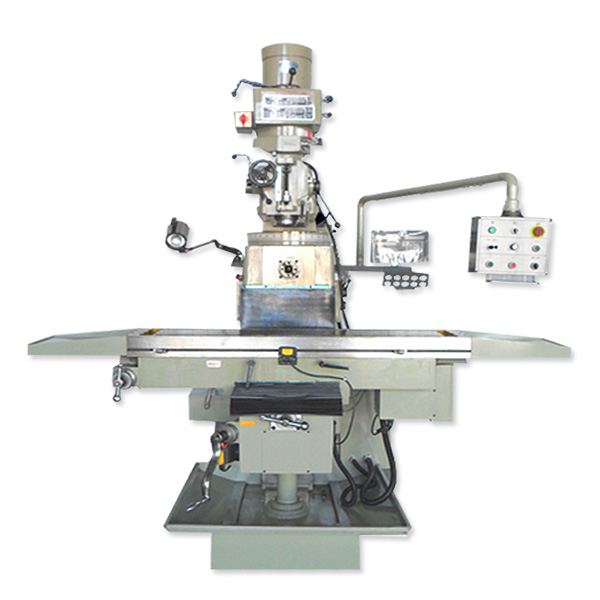

炮塔铣床是一种通用金属切削机床，具有立、卧铣两种功能，可直接或通过附件安装各种圆柱铣刀、端面铣刀等刀具。可加工平面，任意角度的斜面，铣键槽，沟槽，也可以转，铰，镗孔，其铣头可作左右回转各90度，前后各45度，滑枕可平转360度。主轴变速范围大，转速高。

技术参数		Specifications			Units	5H
工作台面积		Table size			mm	1370x305(12”x54”)
T型槽数量及尺寸		T- slot number and size			mm	3x16
工作台行程	纵向	Working table stroke		X	mm	810
	横向			Y		420
	垂向			Z		500
伸缩臂行程		Telescopic arm stroke			mm	500
主轴端面至工作台距离		Spindle nose to working table distance			mm	0-350
主轴孔锥度		Taper of spindle hole			r/min	标准（standard）:ISO40
主轴转速		Spindle speed				标准（standard）:有段16速（shift grade）50HZ:65-4500 60HZ:80-5440
						选配（optional）无段变速（variable）65-3750
主轴行程		Spindle travel			mm	127
主轴进给量		Spindle feed rate			mm/r	三挡（three steps）: 0.04(0.0015”)/0.08(0.003”)/0.15(0.006”)
主轴电机功率		Spindle motor power			KW/HP	3.75/5
铣头左右回转		Head rotation (left - right )			°	90°
铣头前后回转		Head rotation (front - rear)			°	45°
包装尺寸(长x宽x高)	单台包装	Packaging size（Lx W x H）	Single package		mm	1566x1650x2080
	二台包装		Two sets of packaging			1720x1800x2175
	三台包装		Three sets of packaging
毛重		Gross Weight			Kg	1700
