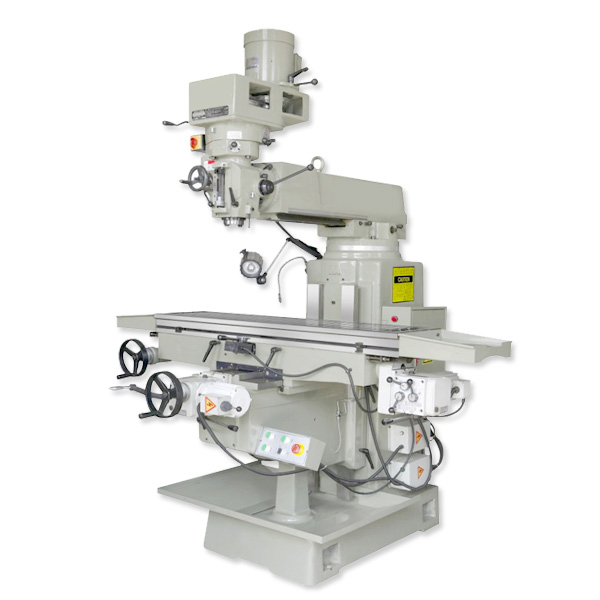

4H炮塔铣床_沈阳第一机床车床有限公司

Shenyang First Machine Tool Lathe Co., Ltd.

商品描述

炮塔铣床是一种通用金属切削机床，具有立、卧铣两种功能，可直接或通过附件安装各种圆柱铣刀、端面铣刀等刀具。可加工平面，任意角度的斜面，铣键槽，沟槽，也可以转，铰，镗孔，其铣头可作左右回转各90度，前后各45度，滑枕可平转360度。主轴变速范围大，转速高。

			Specifications		Units	4H
工作台面积			Table size		mm	1270x254(10”x50”)
T型槽数量及尺寸			T- slot number and size		mm	3x16
工作台行程		纵向	Working table stroke	X	mm	780
		横向		Y		400
		垂向		Z		500
伸缩臂行程			Telescopic arm stroke		mm	470
主轴端面至工作台距离			Spindle nose to working table distance		mm	0-405
主轴孔锥度			Taper of spindle hole		r/min	标准（standard）:R8
						选配（optional）:ISO30/ISO40
主轴转速			Spindle speed			标准（standard）:有段16速（shift grade）50HZ:65-4500 60HZ:80-5440
						选配（optional）无段变速（variable）65-4000
主轴行程			Spindle travel		mm	127
主轴进给量			Spindle feed rate		mm/r	三挡（three steps）: 0.04(0.0015”)/0.08(0.003”)/0.15(0.006”)
主轴电机功率			Spindle motor power		KW/HP	2.25/3
铣头左右回转			Head rotation (left - right )		°	90°
铣头前后回转			Head rotation (front - rear)		°	45°
包装尺寸(长x宽x高)	单台包装		Packaging size	Single package	mm	1516x1550x2080
	二台包装		（Lx W x H）	Two sets of packaging		1650x1790x2170
	三台包装			Three sets of packaging		1650x2285x2235
毛重			Gross Weight		Kg	1550
