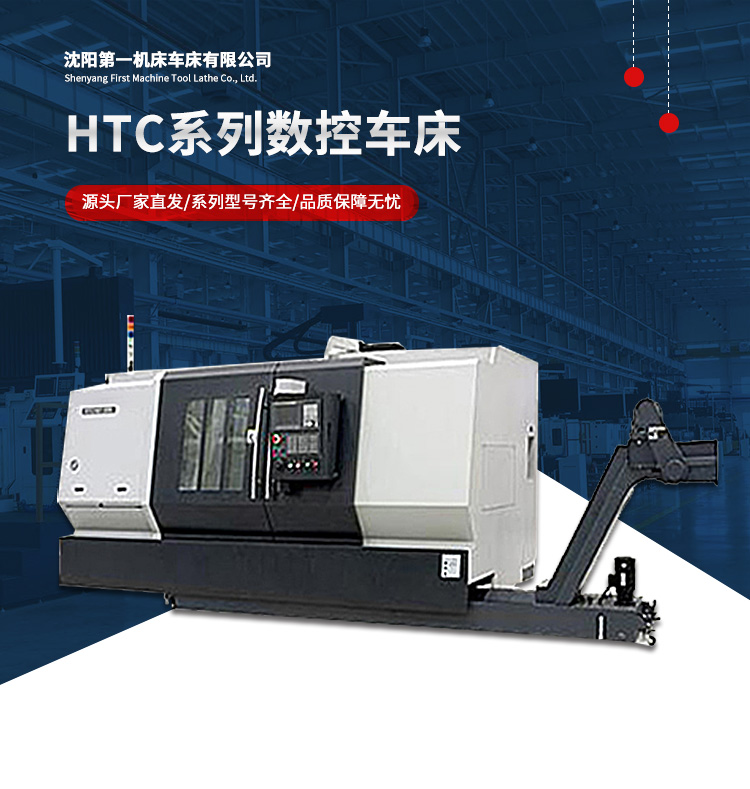

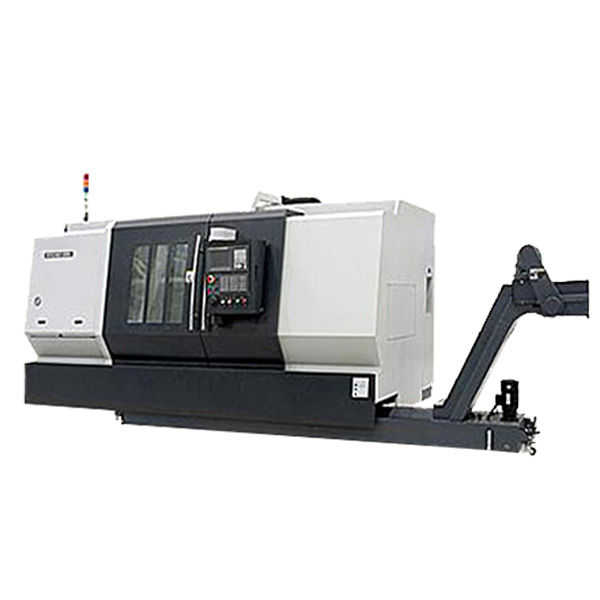

HTC40/50数控斜车
- 价格： 0.00

  市场价： 0.00

商品信息

商品描述

HTC40,50该系列机床是我公司获国家质量金奖的原CK3263型数控转塔车床的升级换代产品，继承了原机床的多项优点。具有驱动功率大，刚性好，能车削直线、斜线、圆弧、公，英制螺纹，直、锥形螺纹，平面螺纹，多头螺纹，并具有刀半径补偿等多种性能。因此适合型状复杂、精度较高的轴、盘、套类零件加工。HTC5020b型机床是专为加工盘类零件而设计的，整体斜床身结构，立式液压八工位刀塔，刚性好，刀杆安装长度长，适用于强力切削，且工位之间不易发生干涉现象，无尾台。

项目	单位	HTC16系列	HTC25系列	HTC32系列	HTC45系列	HTC63系列	HTC80系列
床身回转直径	mm	400	460	460	520	730/2000,3000	1000
床身回转直径	mm					760/1000,1500
车削直径	mm	160	250	320	450	630	800
滑板上回转直径	mm	160	200	260	320	550	800
车削长度	mm	350	460	550/970	540/960/1500	1000/1500	1500/2000/3000
车削长度	mm					2000/3000
主轴转速级数		无级	无级	无级	无级	无级	两档无级
主轴转速范围
主伺服	r/min	高速床头:	45-4000(中实)	35-4000	30-3000	20-1800	10-1200
		60-5000	(A2-6)	(A2-6)		带减速箱
		高刚性床头:	45-4500(中实)	31.5-3150		20-2000
		40-4000	(A2-6)	(A2-8)
			45-3500
			(A2-8)
变频电机	r/min	200-4000	200-3000	200-2600
主电机功率 30分/额定	r/min
主轴端部形式及代号		A2-5	A2-6或A2-8	A2-6	A2-8	A2-11	A2-11
				A2-8
主轴孔径	mm	43mm	70 62	62	80	104	130
液压卡盘		6"	8"	8"	10"	12"	φ400
刀架形式		卧式8工位	卧式8工位	卧式8工位	卧式12工位	卧式12工位	卧式8工位
刀具尺寸
外圆		□20×20	□25×25	□25×25	□25×25	□32×32	□32×32
内孔		φ25/φ20	φ40/φ32/φ20	φ40/φ32/φ25	φ40/φ32/φ25	φ50/φ40/	φ60/φ50/
						φ32/φ25	φ40/φ32
刀架转位时间1位/180°	s	0.29/	0.29/	0.41/0.92	0.39/1.4 s	1.0/1.5	1.1-1.5
刀架转位重复定位精度		±2"	±2"	±2"	±2"	±1.6"	±1.6"
快移速度X/Z
滚动导轨	m/min	44550	18/20	44548	44548
滑动导轨	m/min		44545	44542	44481	44484	44479
X轴行程	mm	110	150	208	275	340	420
Z轴行程	mm	380	520	600/1020	600/1020/1580	1050/1550	1550/2100/3100
Z轴行程	mm					2050/3050
尾座套筒直径/行程	mm	60/80	80/100	100/130	100/130	150/150	180/150
尾座套筒锥孔	mm	MT4	MT4	MT4	MT4	MT5	MT6
工件精度		IT6	IT6	IT6	IT6	IT6	IT6
工件表面粗造度	μm	Ra0.8	Ra0.8	Ra1.25	Ra1.25	Ra1.6	Ra1.6
承重/盘类/轴类	kg	75/300	120/700	250/1000	250/1000	500/1500	700/3000
				(A2-8)	(A2-8)
				180/700	180/700
				(A2-6)	(A2-6)
机床重量	kg	3000	4300	5500 6000	5500/6400/	9500/10000	16500/17000/
机床重量	kg				6900	13000/12000	18000
